26pn 戶外充電pogo pin彈簧針

[ 上一個：雙排POGO PIN ]　 [ 查看原圖 ]　 [ 下一個：鍍金pogopin彈簧針 ]

詳情說明 / Details

Pogo pin常用規范：

額定電流: 1.0A （可依客戶要求而定）

額定電壓: DC 12V （可依客戶要求而定）

接觸阻抗: 50mΩ（反鉆孔為100mΩ）

壽命測試: 10000 次（可依客戶要求而定）

彈力要求: 訊號 pin ≧60g Min at Max working height

電源 pin ≧90g Min at Max working height

鹽霧測試：48H 或 72H 或96H

沾錫能力 Solder ability:Reference Doc: EIA-364-52

振動測試 Random Vibration ：EIA-364-28, Test condition II

Pogo pin Connector材料選擇：

針管：黃銅

針頭：黃銅

彈簧：SUS304

塑膠：PA 或 LCP

Pogo pin也被稱為:彈簧針觸點,彈簧充電頂針,充電導電針,頂針等:主要是應用電子產品鏈接方面：

如手機,電腦,智能音響，打印機,GPS定位,通訊設備,醫療設備,航空設備等充電座

1. 產品相關

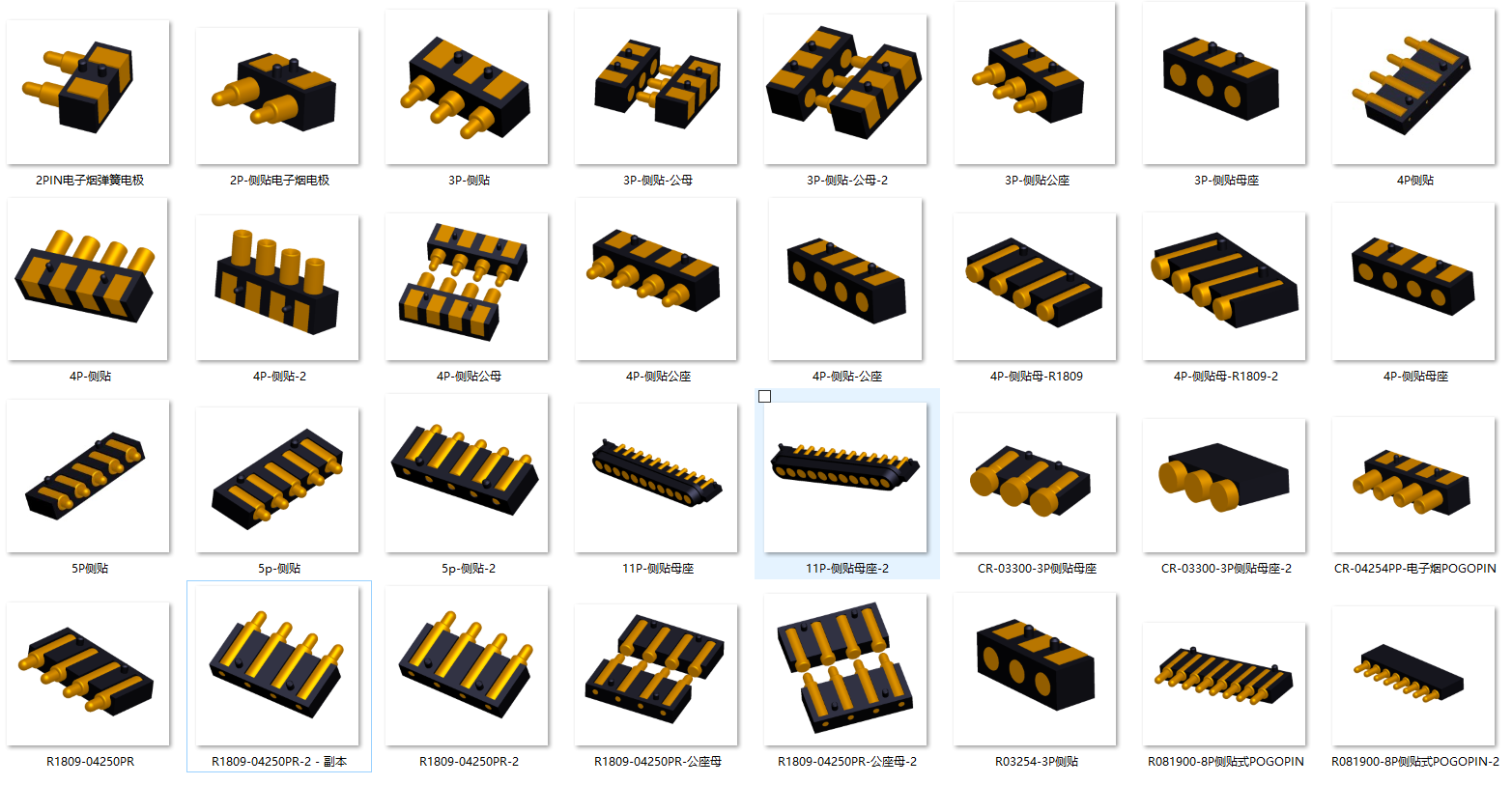

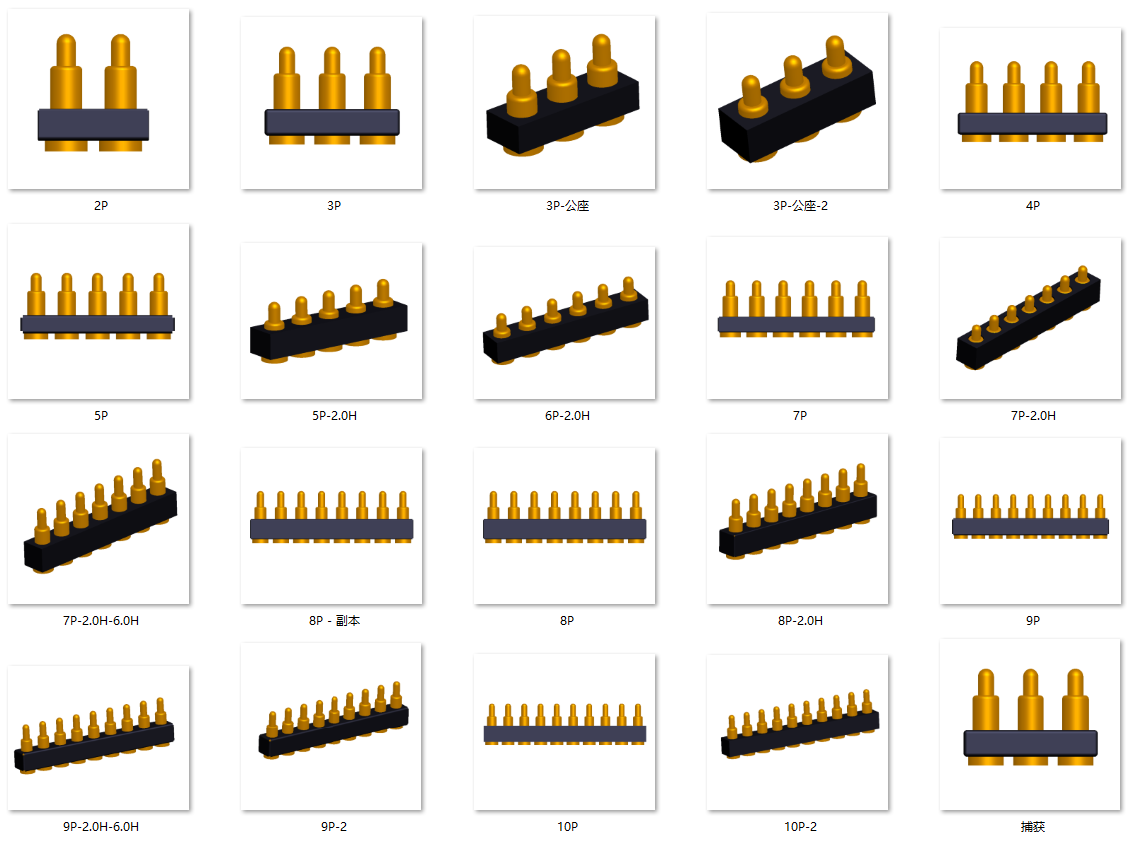

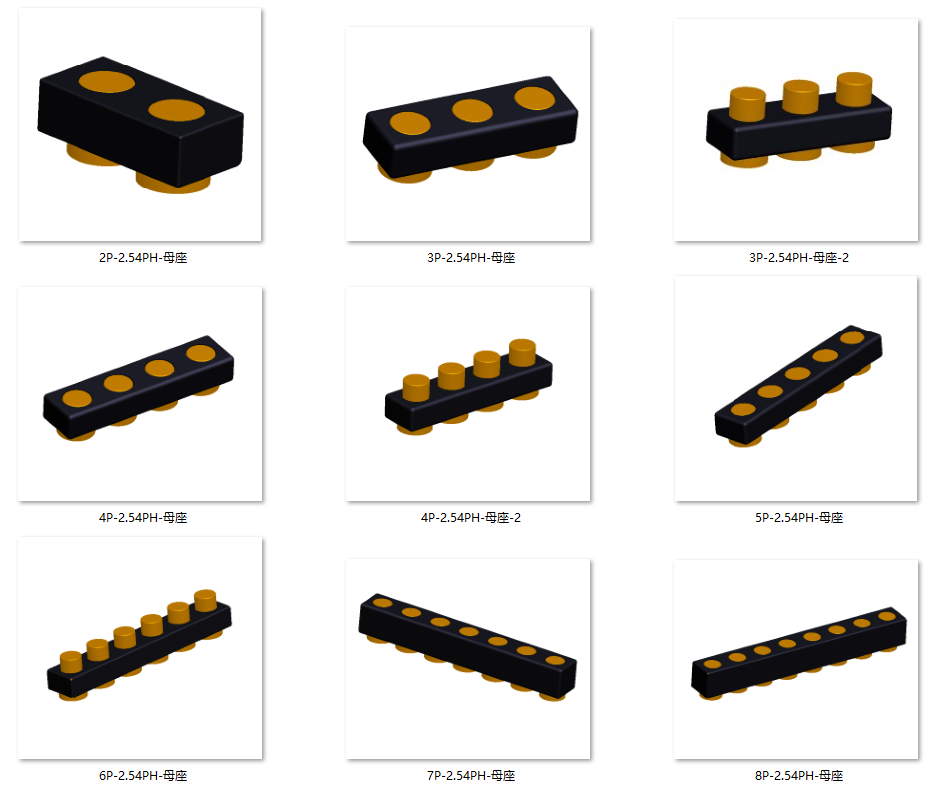

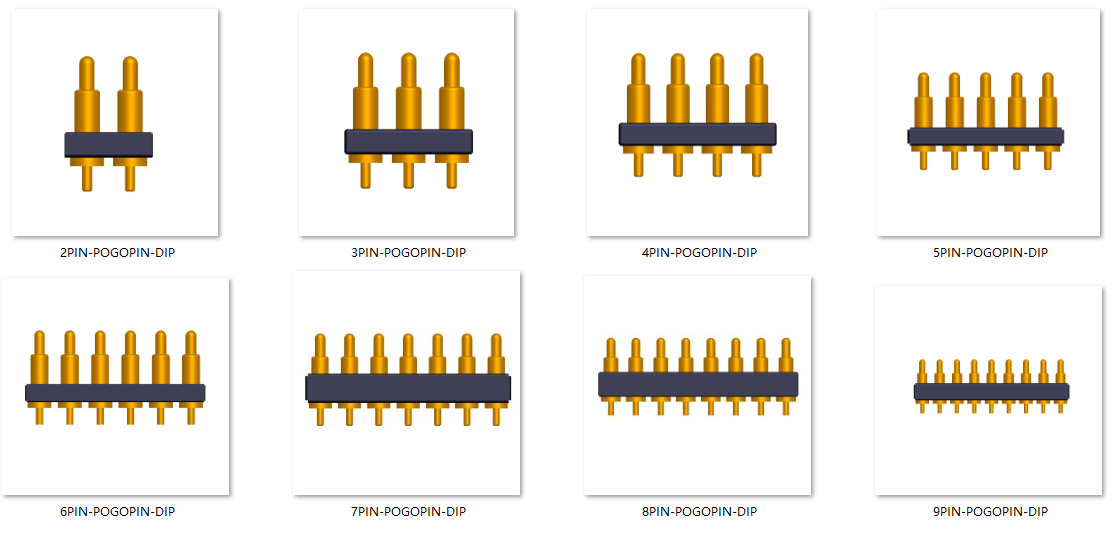

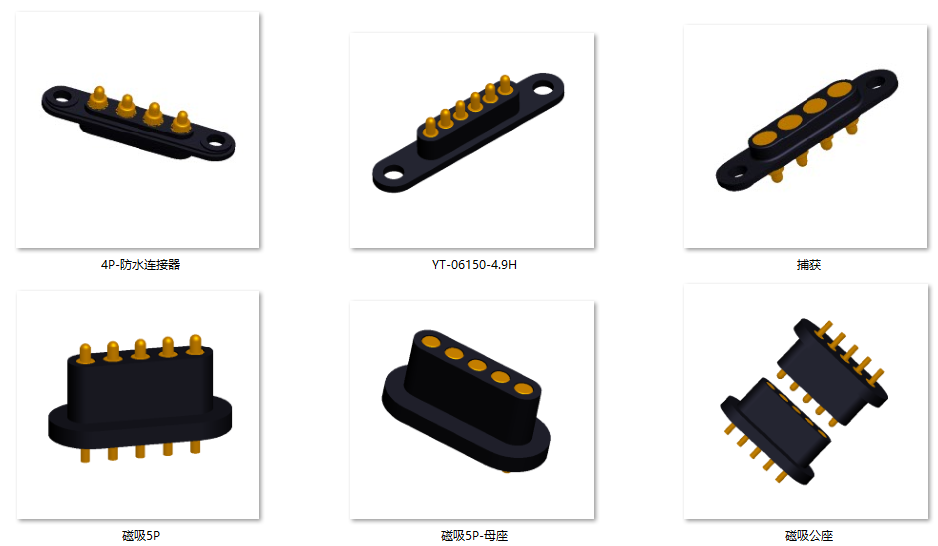

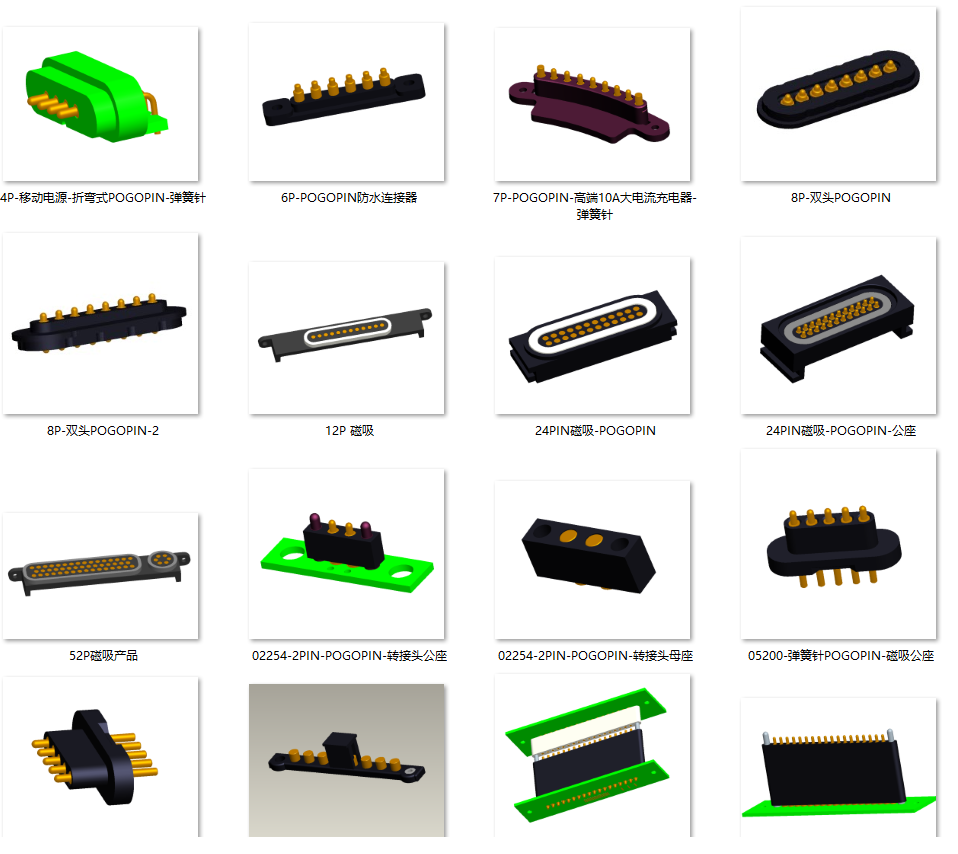

2產品類型：

3.產品介紹：

Pogo Pin彈簧針是一種特殊連接器，基本結構有一個車削針管，一個車削針頭和一個壓縮彈簧構成。針管管口處卷邊，

將針頭保持在針管內，靠彈簧提供接觸力使針頭與對接零件之間建立電連接。

4.產品結構:

（平底)穩定性好，針管底為平底設計，容易與PCB板焊接；針管尾部有定位針，與PCB板焊接時不會產生偏差，定位效果良好。

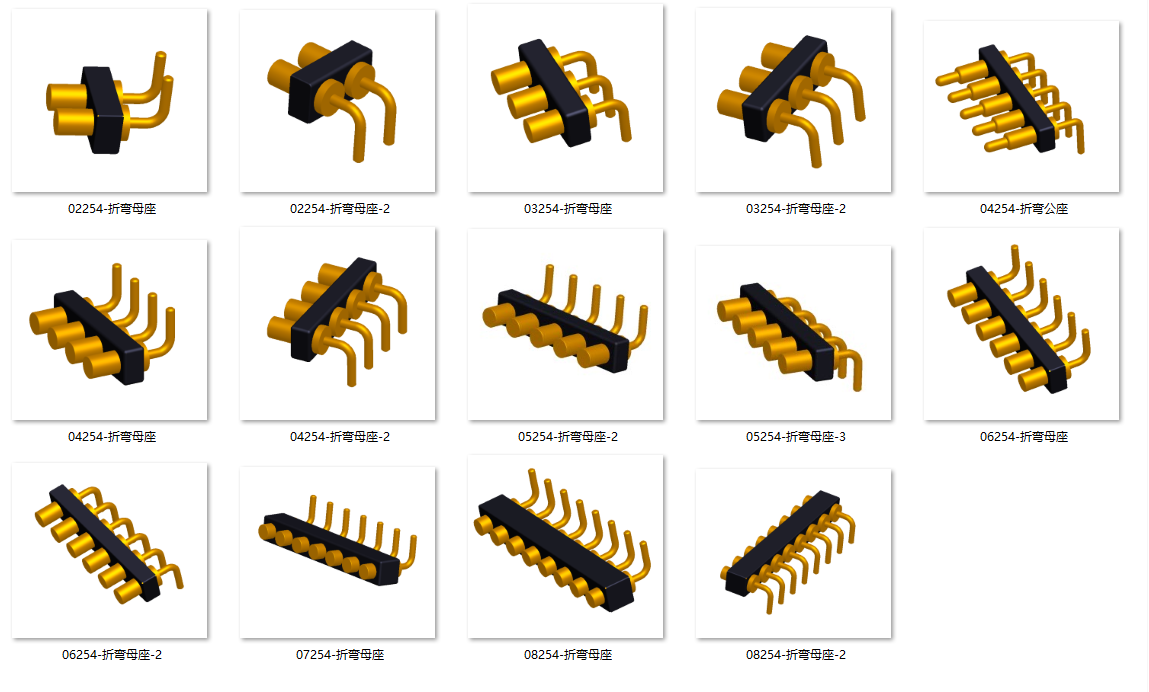

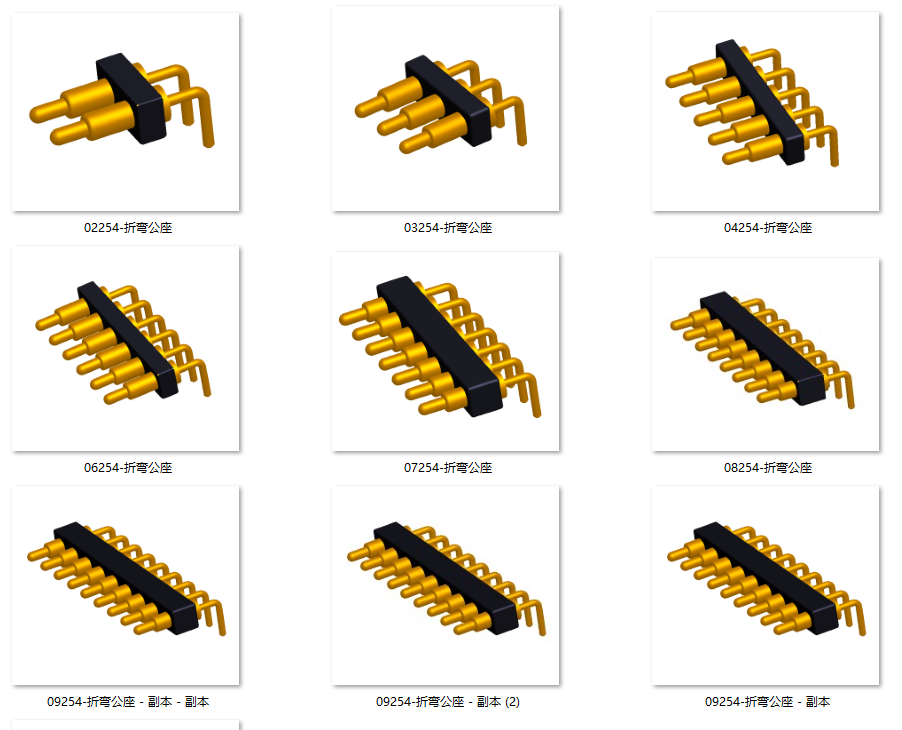

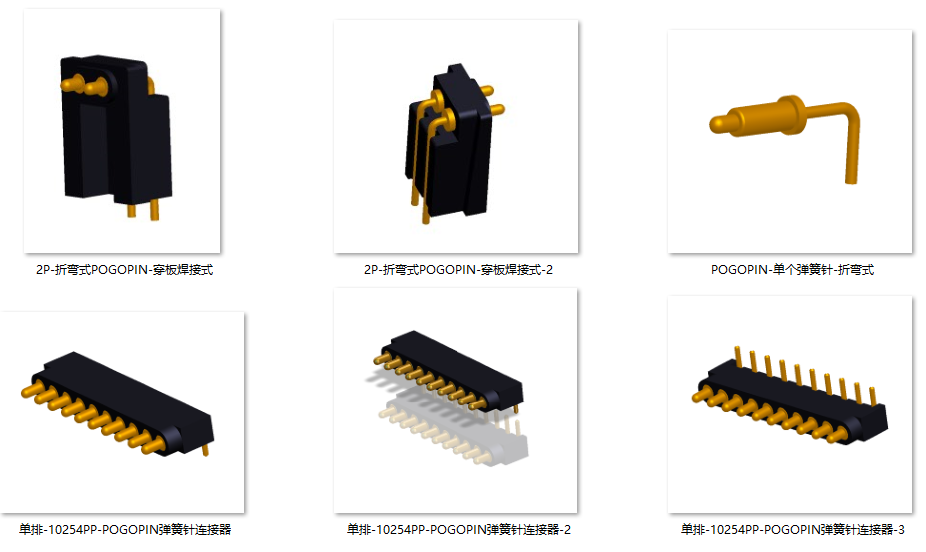

（彎曲)尾巴彎曲，為設計師提供更多空間使用的選擇；
（雙頭)雙頭雙作用設計，使工程師在板與板雙向連接時具有更大的空間彈性；
（焊絲型）"適用于電纜端，容易與焊絲焊接；
特殊規格的產品可滿足客戶的不同需求，并可根據客戶的需要定制；

5.pogo pin連接器應用:

智能可穿戴設備：智能手表、智能手環、寵物定位器、藍牙耳機、智能腕帶、智能鞋、智能衣服、智能眼鏡、智能書包等。
智能家居、智能電器、空氣凈化器、自動控制器等。
醫療設備、無線設備、數據通信設備、電信設備、自動化和工業設備等；
3C消費類產品、筆記本電腦、平板電腦、PDA、手持?jǐn)?shù)據終端等。
航空、航天、軍事通信和軍事電子等；汽車、車輛導航、測試和測量設備等

6.資質證書：

POGO PIN基本介紹 {POGO PIN BASIC INTRODUCTION} Pogo Pin是一種由針頭(Plunger)和針管(Tube)以及彈簧(Spring)三個基本部件通過高精密設備鉚壓之后形成的彈簧式探針，又稱作彈簧針、彈簧頂針、彈簧探針、Spring Loaded、PogoPin連接器。Pogo Pin的針頭(Plunger)的底部通常是斜面結構，斜面結構的作用是確保Pogo Pin在工作時保持針頭(Plunger)與針管(Tube)內壁接觸，讓電流主要通過鍍金的針頭(Plunger)和針管(Tube)以確保Pogo Pin的穩定及低阻抗。泰科漢澤提供一系列的Pogo Pin彈簧針產品，在連接器行業，彈簧針是一個特殊的連接技術。在過去的幾年里，這種可靠的技術有被一些世界級的知名大廠所接受被成功使用到他們的一百多種電子產品里面，如手機電池丶天線連接丶GPS定位系統丶筆記本電腦丶電視游戲設備丶室外路燈丶助聽器丶無線電接收裝置等。POGO PIN基本參數{POGO PIN BASIC PARAMETERS}針頭（Plunger）：黃銅鍍金(C3604)，電鍍層的厚度因不同的使用場合而不同，一般情況鍍鎳1.25~2.5um（換算為50~100u”）,鍍金0.125um~0.5um（換算為5u”~20u”）。針管（Barrel）：黃銅鍍金(C3604)，電鍍層的厚度因不同的使用場合而不同，一般情況鍍鎳1.25~2.5um（換算為50~100u”）,鍍金0.125um~0.25um（換算為5u”~10u”）。彈簧（Spring）：不銹鋼（SUS304）或者琴鋼線膠芯（Housing）：PA46，PA9T，HTN，LCP（無鹵材料，防火等級UL94V-0）蓋子（CAP）：PA46，PA9T，HTN，LCP（無鹵材料，防火等級UL94V-0） POGO PIN連接器產品規范 {POGO PIN CONNECTOR PRODUCT SPECIFICATION} A、額定電壓：Less than 36 Volts DCB、額定電流：2.0 Amperes continuous per Pin C、工作溫度：-40°C~85°C D、儲存溫度：-40°C ~85°CE、工作環境濕度：10% R.H. ~ 90% R.H.F、耐久性(壽命)：靜態測試 500,000 cycles，動態測試10,000 cycles G、接觸阻抗：30m Ohm Max. @working stroke(阻抗在整個工作行程要低于30m Ohm，故要求的是動太的阻抗而不是某一點的阻抗)H、Pin之前的絕緣阻抗：500m Ohm Min POGO PIN四大結構設計 {POGO PIN FOUR MAJOR STRUCTURAL DESIGN}斜面結構為了保證針軸在工作時100%與針管接觸，我們把針軸與彈簧接觸的一端切成斜面，這樣的設計理念可以保證穩定的低阻抗。產品優點：電阻阻值小且穩定，可以確保針軸與管壁緊密接觸降低瞬間斷電之機率。斜面加滾珠結構為了使接觸更加穩定，在針管內加入鋼珠或者絕緣珠子，從而降低彈簧通過的電流，彈簧針內的鋼珠更穩定的接觸，所以電性會有更佳的表現。產品優點：通過電流大，接觸阻抗小，性能穩定。雙接觸結構這種設計對于同心度要求高的連接器是最好的選擇，因?yàn)檫@種設計彈簧可以直接套在針軸的錐尾針上，使針軸垂直受力，因此軸的偏撬度相對較小。針軸底部為錐型，錐尾置入彈簧內空中，讓針軸之晃動機會降低反鉆孔結構這個設計對小尺寸的連接器是最好的選擇，在小尺寸上可以滿足到客戶的彈力需求，因?yàn)檫@種設計的彈簧長度可以超過針管的長度，在一些空間受到限制的情況下，我們把針軸內部挖空得到更多彈簧的裝配空間，因此便可獲得穩定的彈簧力度和相對多的壓縮行程供客戶選擇。
